Box-type substationoplossing voor buiten voor fotovoltaïsche elektriciteitscentrale in Mexico

Fotobeschrijving ter plaatse:

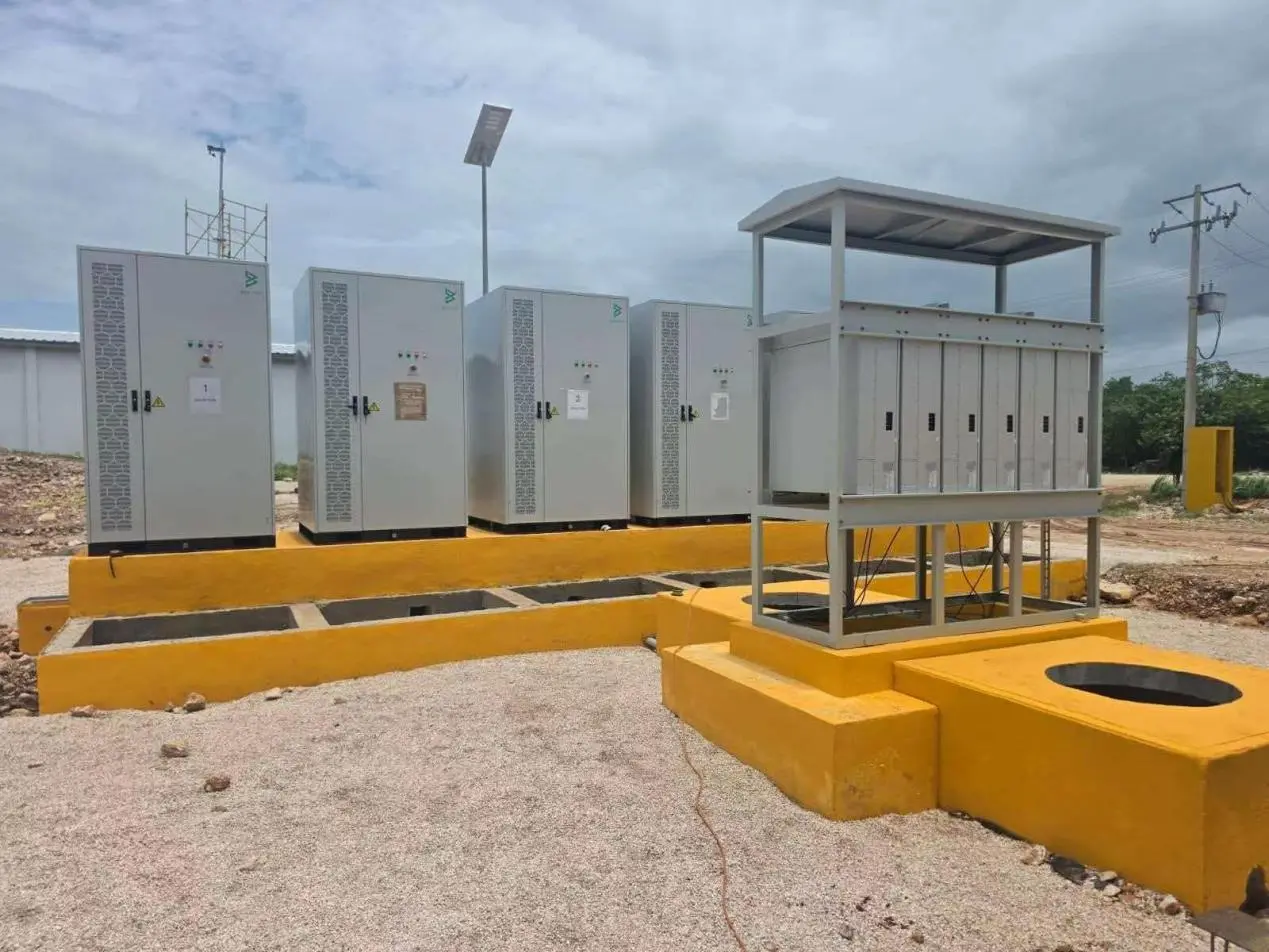

Figuur 1: Geïntegreerde configuratie van de omvormerschakelkast en laagspanningscombinatorkast

Aan de linkerkant van het paneel bevinden zich vier onafhankelijke schakelkasten voor fotovoltaïsche omvormers voor buiten; aan de rechterkant is een bijpassend open laagspanningscombinatorverdeelframe met een regendichte overkapping geïnstalleerd. Alle apparatuur is gemonteerd op verhoogde gele betonnen sokkels, die zijn voorzien van ingebouwde kabelgleuven om de in- en uitgang van de kabels aan de onderkant te garanderen, waardoor erosie door regenwater en vocht op grondniveau wordt voorkomen.

Omvormerschakelkast: IP54-gecertificeerde buitenbehuizing met grote convectieve koellamellen aan de zijkant en stoffilters, met geïntegreerde bedieningsknoppen, statusindicatoren en foutalarmen op het voorpaneel. Elke unit opereert onafhankelijk binnen de aangewezen zone, waardoor onderhoud van individuele units mogelijk is zonder dat dit gevolgen heeft voor het gehele energieopwekkingssysteem.

Laagspanningsverdeelframe: beschikt over een open, regenbestendig dakontwerp met natuurlijke warmteafvoer voor tropische omgevingen met hoge temperaturen, uitgerust met zes interne uitgangspoorten om de stroom van meerdere omvormers te bundelen en de bedrading ter plaatse te vereenvoudigen. De faciliteit beschikt over bewakings- en verlichtingsmasten op zonne-energie die zonder externe netstroom werken en voldoen aan de vereisten voor nachtelijk gebruik, onderhoud en veiligheidstoezicht.

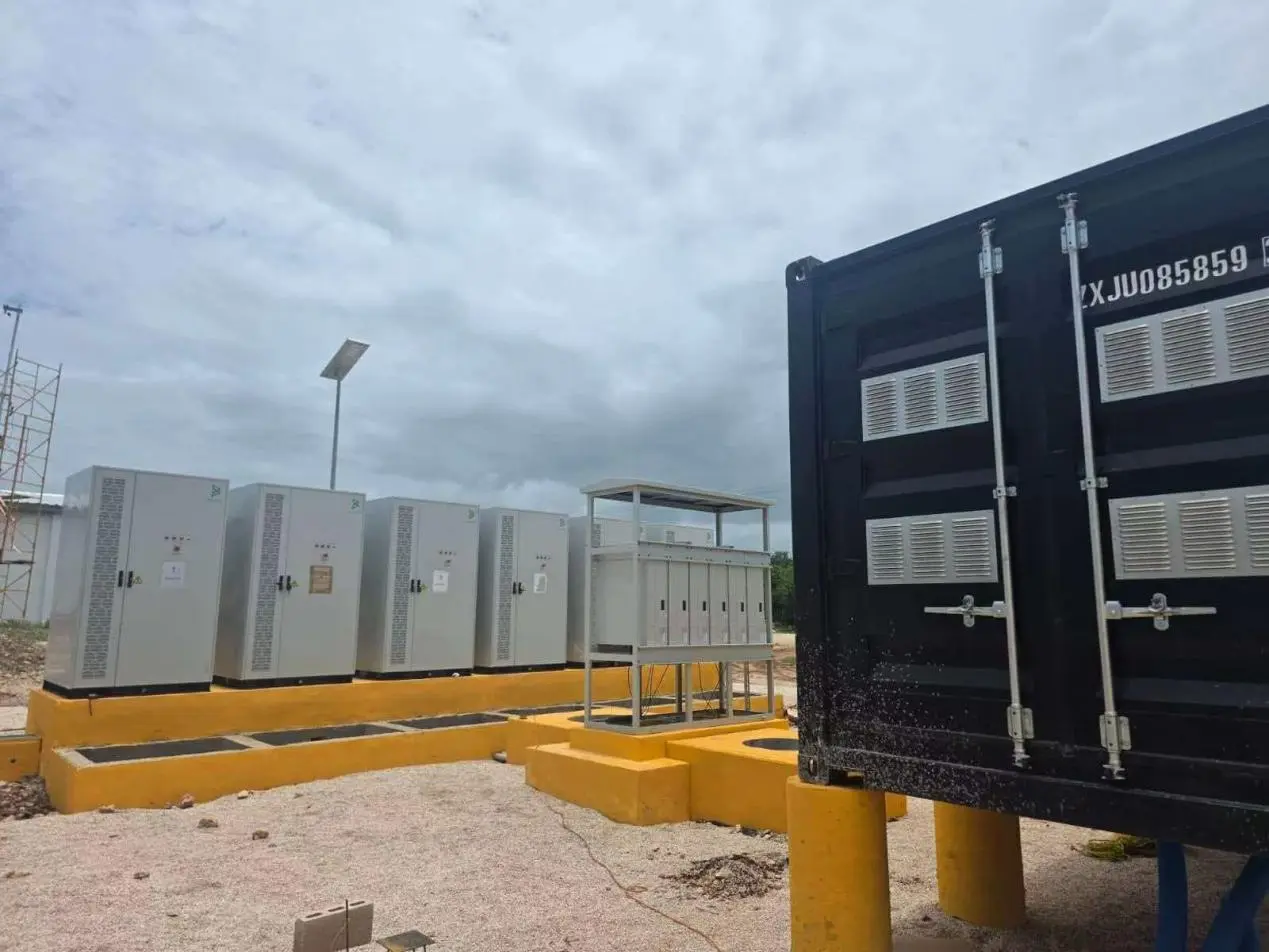

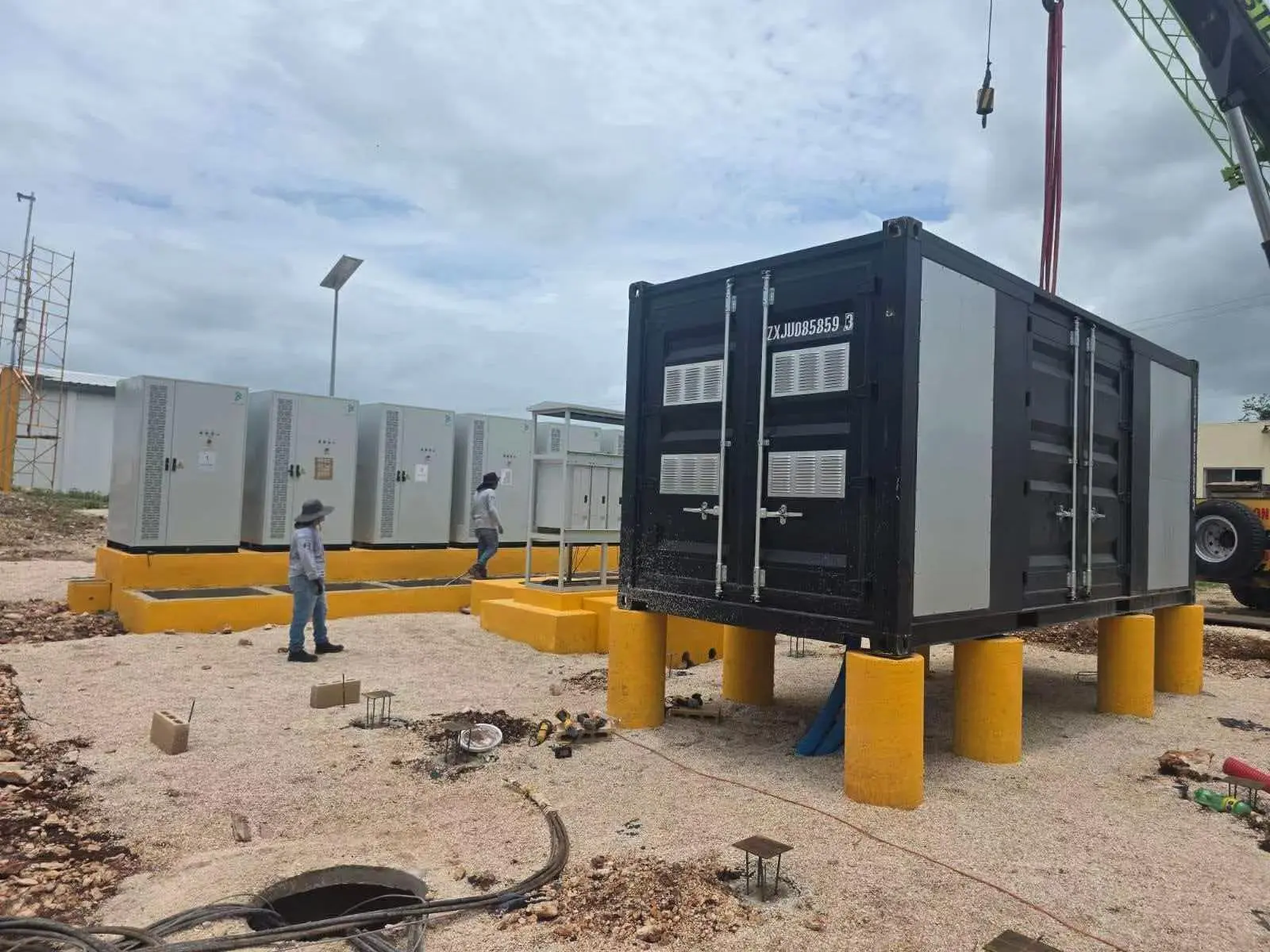

Figuren 2 en 3: Gecontaineriseerd onderstation arriveert op locatie; panoramisch zicht op het volledige stroomverdeelgebied

Het geïntegreerde zwarte onderstation in containers is op de locatie afgeleverd en vormt samen met de aan de achterkant gemonteerde omvormerkast en combineerkast een compleet fotovoltaïsch stroomdistributiesysteem. Beide zijden van de container zijn uitgerust met regenbestendige ventilatieroosters en beschikken over ingebouwde stofdichte en waterbestendige structuren om de warmteafvoer in omgevingen met hoge temperaturen te verbeteren. De container is gecoat met een weerbestendige buitencoating die bescherming biedt tegen ultraviolette straling en zoutsproeicorrosie, waardoor hij geschikt is voor langdurig gebruik in open lucht in Mexico.

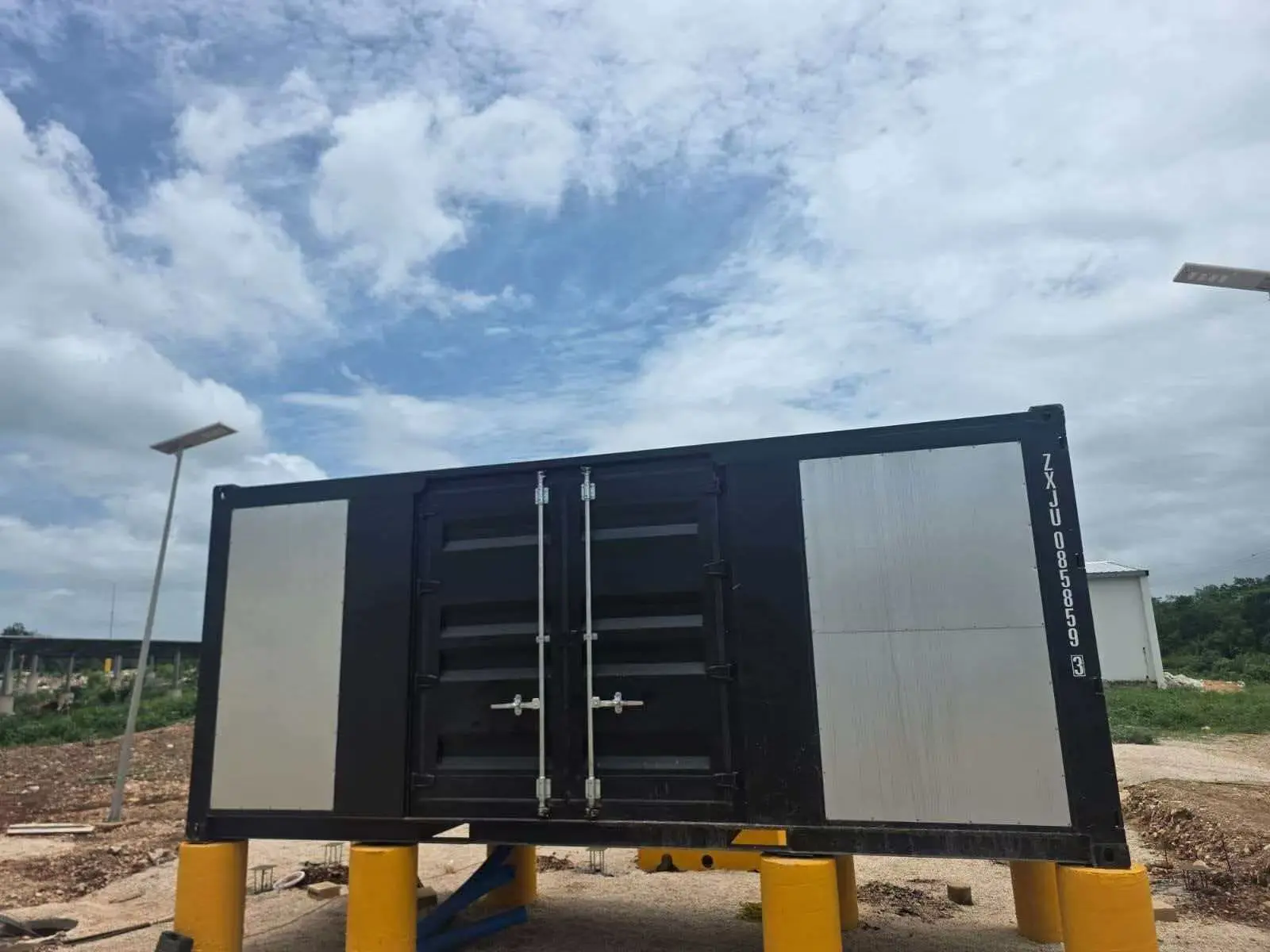

Figuur 4: De containerdoos getransformeerd in een productuiterlijk

Gestandaardiseerd containerontwerp met toegangskanalen met dubbele deur en onderhoudspanelen aan de zijkant voor eenvoudig intern onderhoud van de apparatuur; De gecompartimenteerde ventilatiestructuur zorgt voor een optimale warmteafvoer en biedt water- en stofdichte bescherming, waardoor het geschikt is voor gecentraliseerde step-up- en netaansluitingstoepassingen in fotovoltaïsche energiecentrales op megawattschaal.

Marktvoordelen van het project

1. Geprefabriceerde geïntegreerde levering: alle apparatuur wordt voorgemonteerd en getest in de fabriek, waardoor de bouw- en inbedrijfstellingstijd ter plaatse in het buitenland aanzienlijk wordt verkort, de totale projectopleveringscyclus wordt verkort en de totale arbeidskosten voor de algemene aannemer worden verlaagd.

2. De gehele industriële keten beschikt over uitgebreide leveringsmogelijkheden, met transformatoren, schakelkasten, stroomtransformatoren, beveiligingsrelais en inverterkasten, allemaal in eigen huis vervaardigd onder uniforme technische normen, waardoor een gemakkelijke aanschaf van reserveonderdelen en onderhoud van apparatuur wordt gegarandeerd.

3. Deze oplossing is aangepast voor tropische klimaten en optimaliseert specifiek het thermisch beheer, de vochtbestendigheid en corrosiebestendige structuren die zijn afgestemd op de warme en regenachtige omstandigheden in Latijns-Amerika, waardoor veelvoorkomende operationele uitdagingen, zoals het stilleggen van apparatuur als gevolg van hoge temperaturen en roesten in elektriciteitscentrales buitenshuis, effectief worden aangepakt.

4. De algemene parameters voldoen aan de lokale netspecificaties en voldoen aan de Mexicaanse elektriciteitsnormen, waardoor directe goedkeuring van de netaansluiting door lokale energiebedrijven mogelijk is en het geschikt is voor replicatie en inzet in fotovoltaïsche energieopslagprojecten in Mexico, Midden-Amerika en het Caribisch gebied.

Projectsamenvatting

Dit Mexicaanse, geïntegreerde geprefabriceerde onderstationproject voor fotovoltaïsche energie en energieopslag maakt gebruik van een modulaire, uitgebreide oplossing voor stroomdistributie die specifiek is geoptimaliseerd voor het tropische, hete en regenachtige klimaat in de regio, met gespecialiseerde verbeteringen op het gebied van vochtbestendigheid, warmteafvoer en corrosiebescherming. Door gebruik te maken van een constructiebenadering die prefabricage in de fabriek combineert met snelle installatie ter plaatse, wordt een volledige ketenintegratie van fotovoltaïsche inversie, stroomverzameling en -distributie en spanningsverhoging voor netaansluiting bereikt. De oplossing getuigt van een hoge standaardisatie en dient als benchmark voor tropische hernieuwbare energiecentrales in Latijns-Amerika, geschikt voor promotie naar overzeese kant-en-klare klanten op het gebied van PV en energieopslag.
