Casestudy van een Chinees bouwproject voor stroomdistributiesystemen

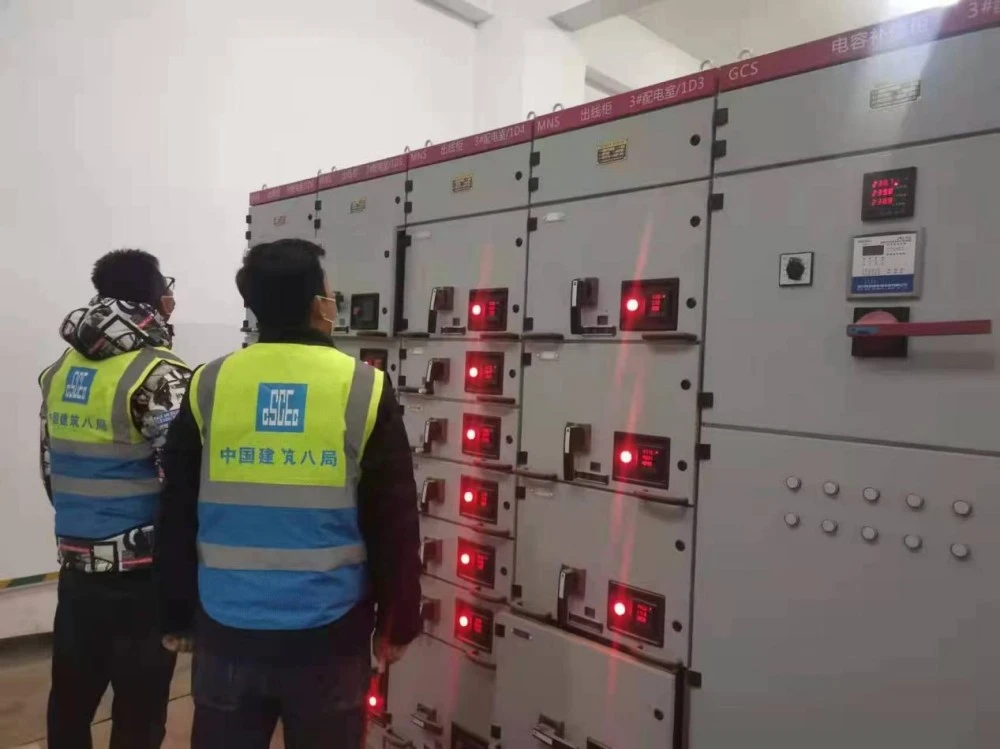

Figuur 1 - Acceptatie ter plaatse van een laagspanningsdistributiesysteem

De foto toont de laagspanningsverdeelruimte van het project. De door ons bedrijf geleverde laagspanningsladekasten uit de GCS/MNS-serie zijn geïnstalleerd en ondergaan momenteel acceptatiecontroles ter plaatse voordat ze worden ingeschakeld. De kasten hebben een sterk breekvermogen en zijn eenvoudig te onderhouden, waardoor flexibele uitgaande circuitconfiguraties mogelijk zijn en een stabiele stroomvoorziening voor de verlichting, stroom en andere belastingen van gebouwen wordt geboden.

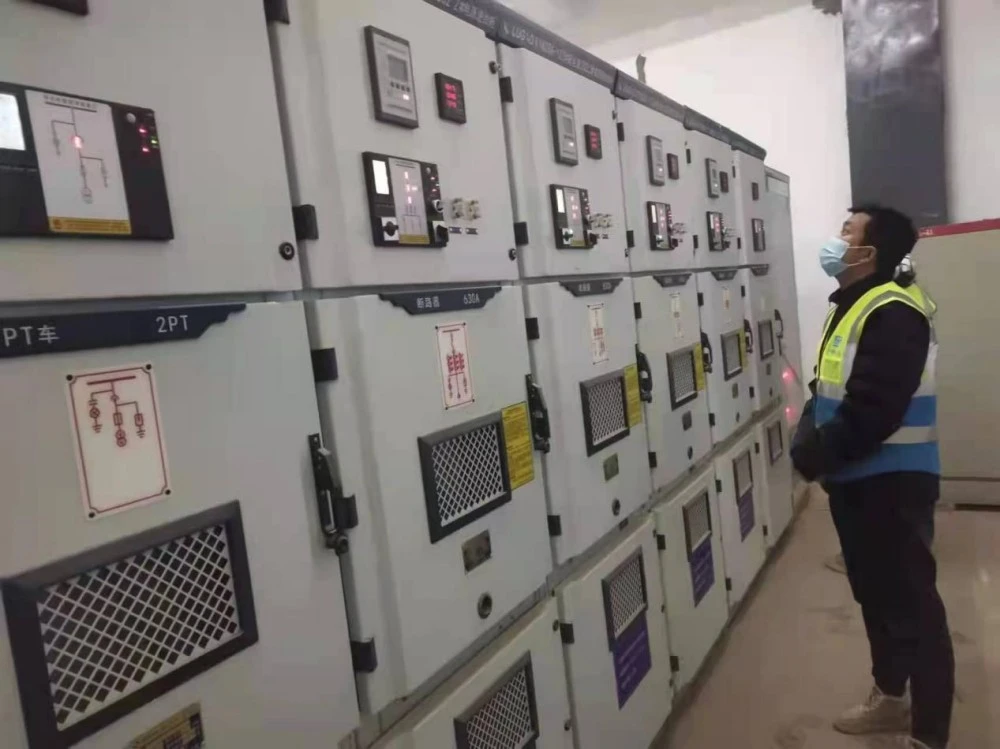

Figuur 2 - Acceptatie van middenspanningsschakelsystemen

De foto toont de middenspanningsverdeelruimte van het project, waar alle KYN28A-12-series staanmiddenspanningsschakelaarszijn volledig geïnstalleerd. Technici controleren de apparatuur per onderdeel. Deze serie schakelapparatuur heeft volledige beveiligings- en vergrendelingsfuncties, waardoor de veilige werking van het stroomvoorzieningssysteem van het gebouw effectief wordt gegarandeerd, en is de kernuitrusting van het distributiesysteem van een groot gebouw.

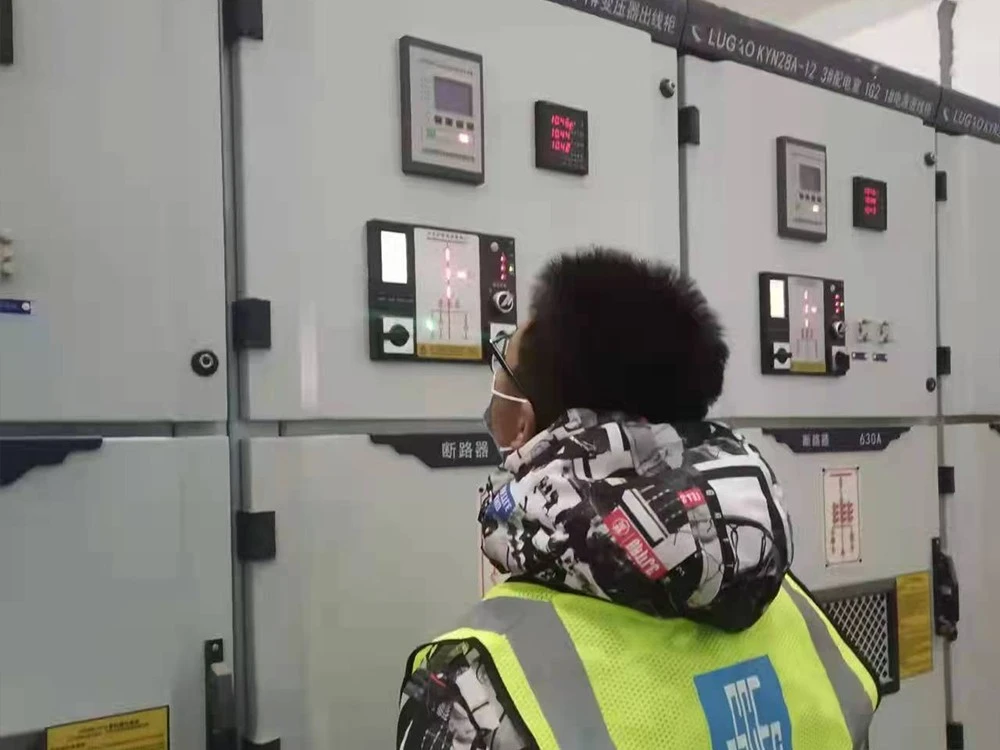

Figuur 3 - Inspectie van de uitgaande kast van de transformator

Technici voeren een functionele controle uit op de transformatoruitgangskast. De kast is uitgerust met een intelligent beveiligings- en controleapparaat dat het transformatorcircuit kan beschermen, bewaken en besturen, waardoor een betrouwbare beschermende barrière ontstaat voor het hoofdstroomdistributiesysteem van het gebouw.

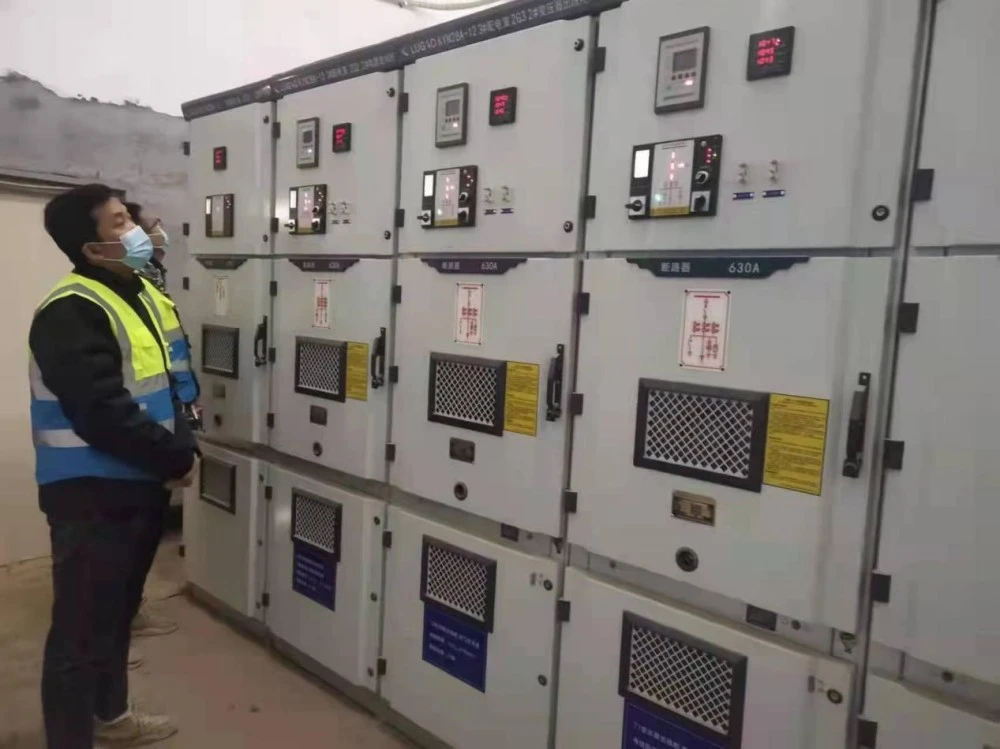

Figuur 4 - Compleet middenspanningsschakelsysteem

De volledigemiddenspanningsschakelaarsunits zijn netjes gerangschikt, met duidelijke labels op de kasten en goed gedefinieerde functionele zones. Alle apparatuur ondergaat strikte fabriekstests voordat ze de fabrikant verlaat, en bij aankomst op locatie worden ze samen met het projectteam geïnspecteerd om ervoor te zorgen dat zowel de prestaties als de installatiekwaliteit voldoen aan de projectvereisten.

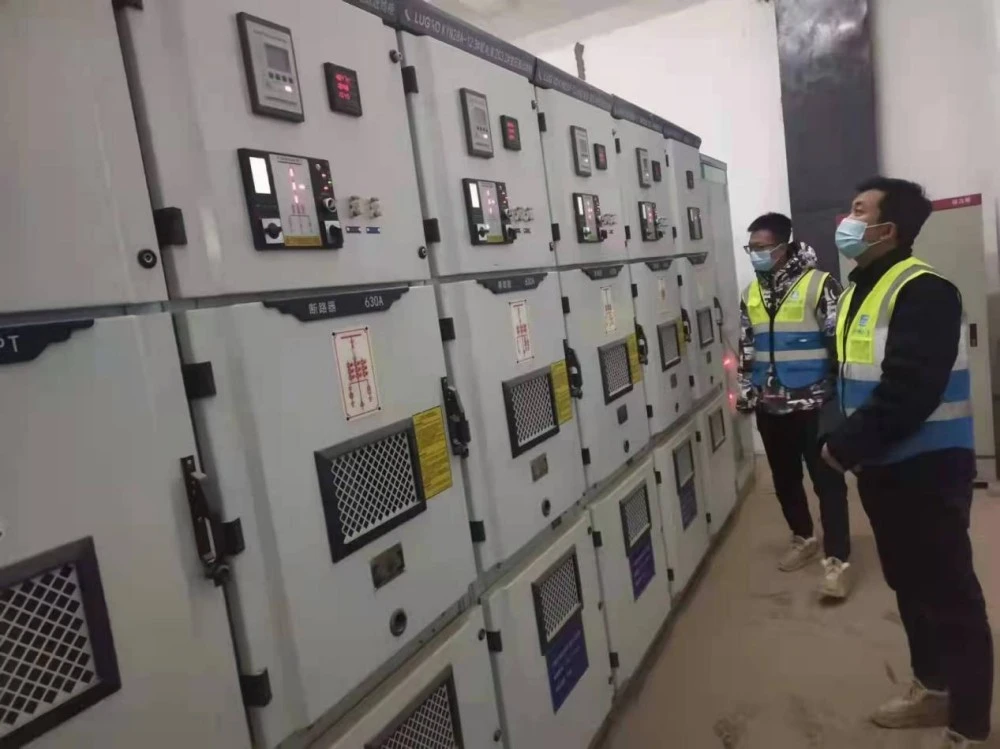

Figuur 5 - Algemene acceptatie van een compleet stroomdistributiesysteem

Technici voeren een algemene acceptatie-inspectie uit van het volledige hoog- en laagspanningsstroomdistributiesysteem. De complete hoog- en laagspanningsapparatuur die wij leveren past perfect bij het distributiesysteem van het project en maakt functies mogelijk zoals graduele bescherming, energiemeting en blindvermogencompensatie, waardoor een one-stop-stroomdistributieoplossing voor het gebouw wordt geboden.
