Onderstationproject in Tadzjikistan: installatie van MV-schakelapparatuur en hoogspanningsapparatuur

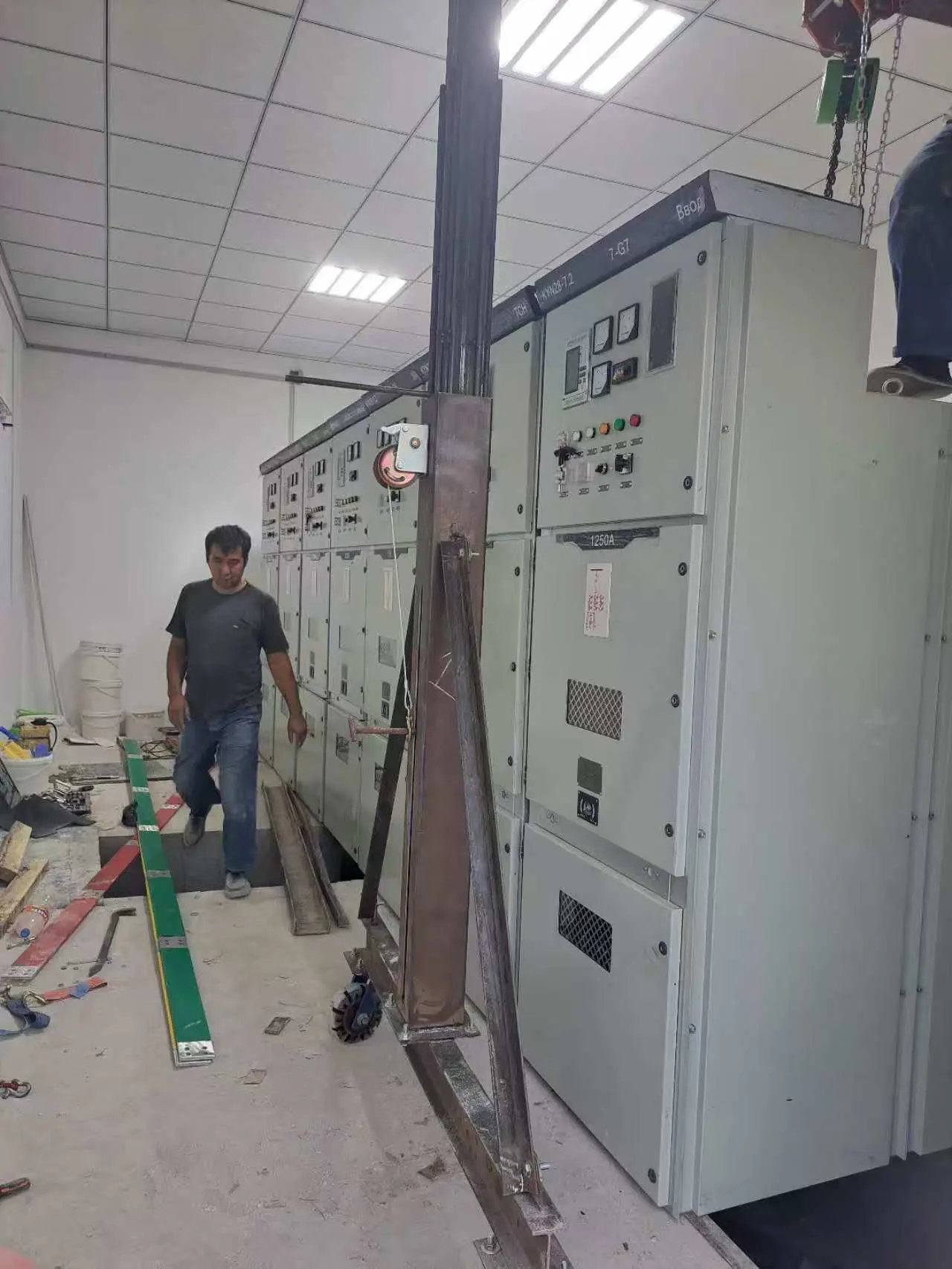

Figuur 1 – Installatiefase van de schakelkast voor binnenshuis

De afbeelding toont de belangrijkste controlekamer van het project, waar demiddenspanningsschakelaarsdoor ons bedrijf geleverd, wordt op zijn plaats geïnstalleerd. De apparatuur beschikt over een gestandaardiseerd kastontwerp, waarin ingebouwde stroomonderbrekers, beveiligings- en meetapparatuur en bedieningscircuits zijn opgenomen, waardoor betrouwbare stroomverdelingsbescherming en besturingsfuncties voor het onderstation worden geboden om de veilige en stabiele werking van het energiesysteem te garanderen.

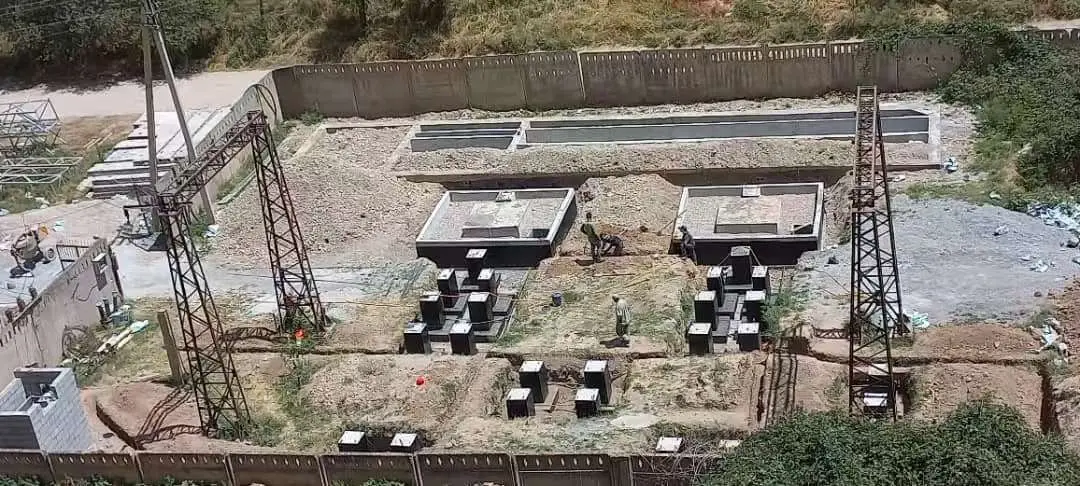

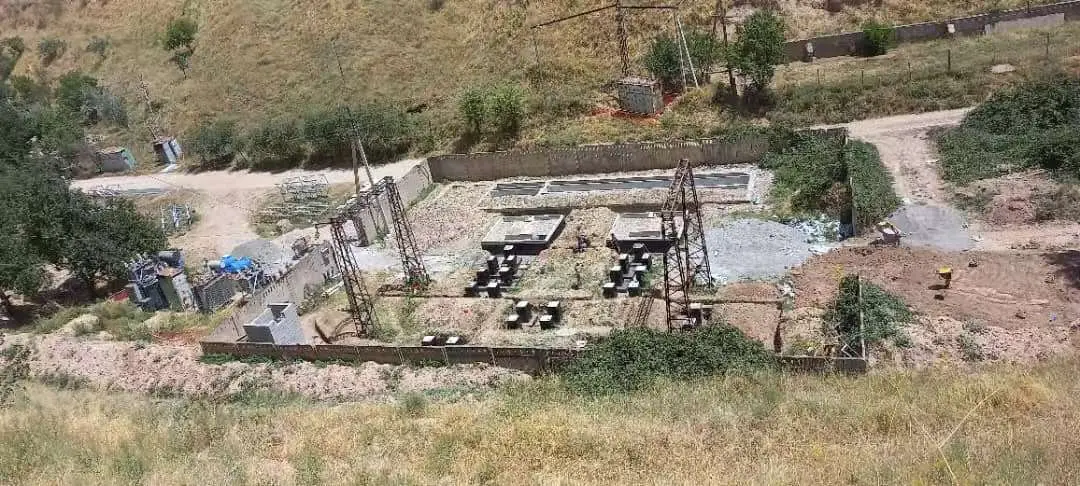

Figuren 2–4:Het project bevindt zich in een bergachtig gebied, waar gelijktijdig civieltechnische funderingen en structurele buitenconstructies worden gebouwd. Belangrijke taken zoals het storten van de fundering van de apparatuur en het installeren van het raamwerk zijn ter plaatse uitgevoerd, waarmee de basis is gelegd voor de daaropvolgende installatie van de hoofdapparatuur. Ons bedrijf heeft tijdens het hele bouwproces volledige ondersteuning geboden en technische assistentie en leveringsdiensten voor apparatuur aangeboden om een ​​tijdige voortgang van het project te garanderen.

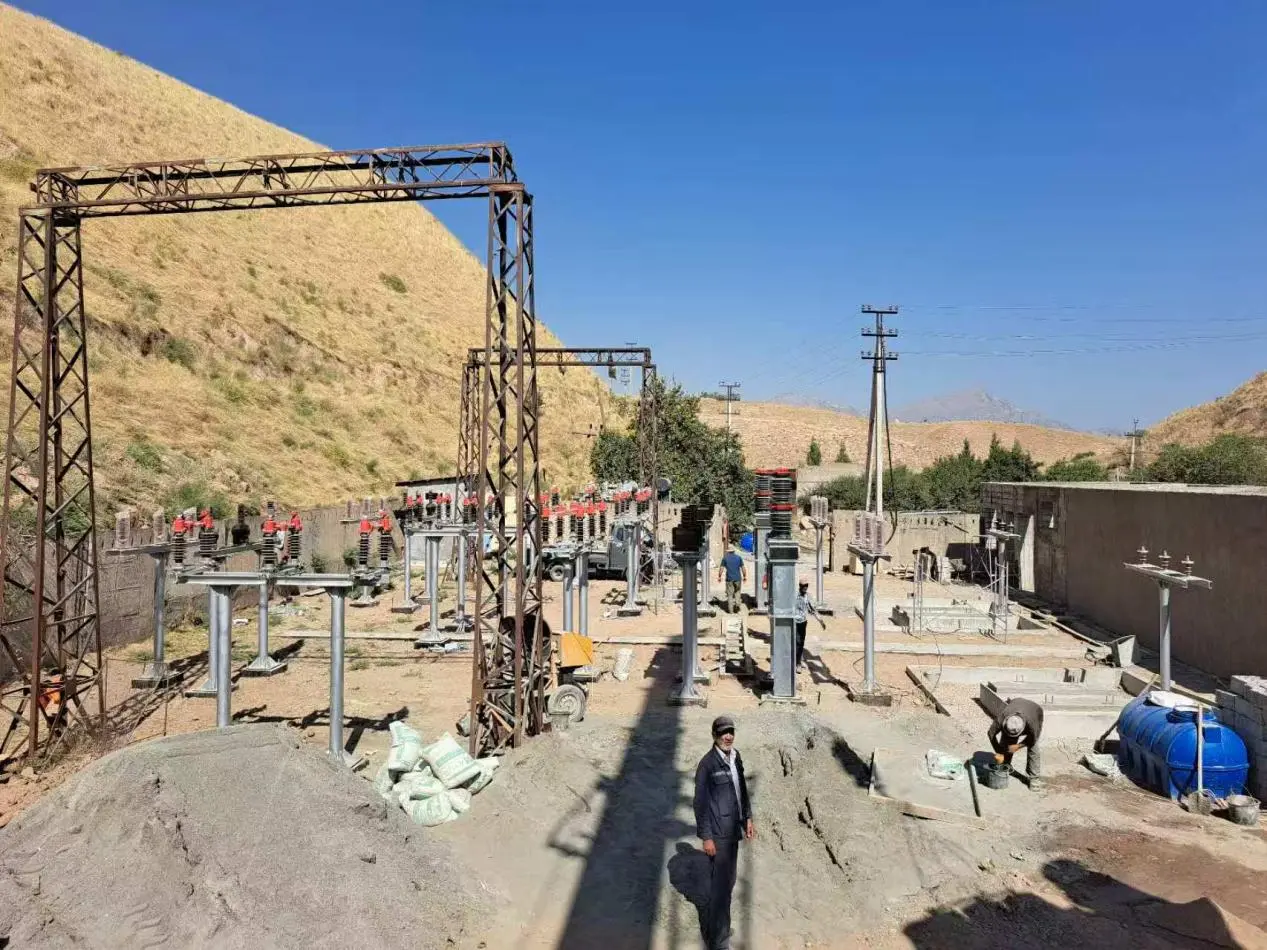

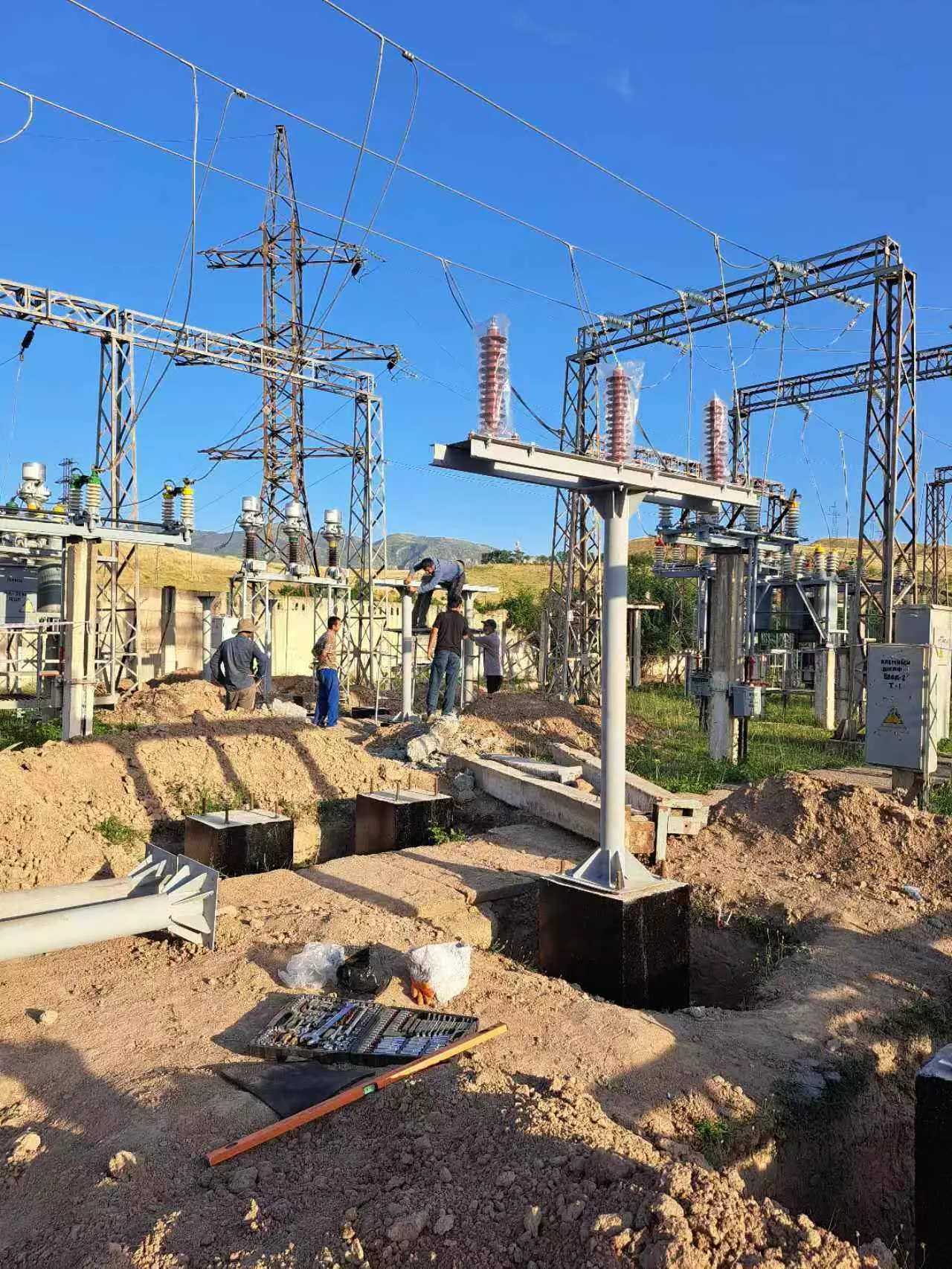

Figuur 5 – Installatieplaats van de belangrijkste buitenapparatuur

De hoofdtransformator, hoogspanningsscheiders en railstructuur zijn achtereenvolgens geïnstalleerd. Alle door ons bedrijf geleverde hoogspanningsapparatuur voor buitengebruik ondergaat een rigoureus ontwerp voor aanpassing aan de omgeving om extreme lokale temperatuurschommelingen en zanderige weersomstandigheden te weerstaan, waarbij componenten zoals isolatoren en structuren uitstekende corrosieweerstand en isolatieprestaties vertonen.

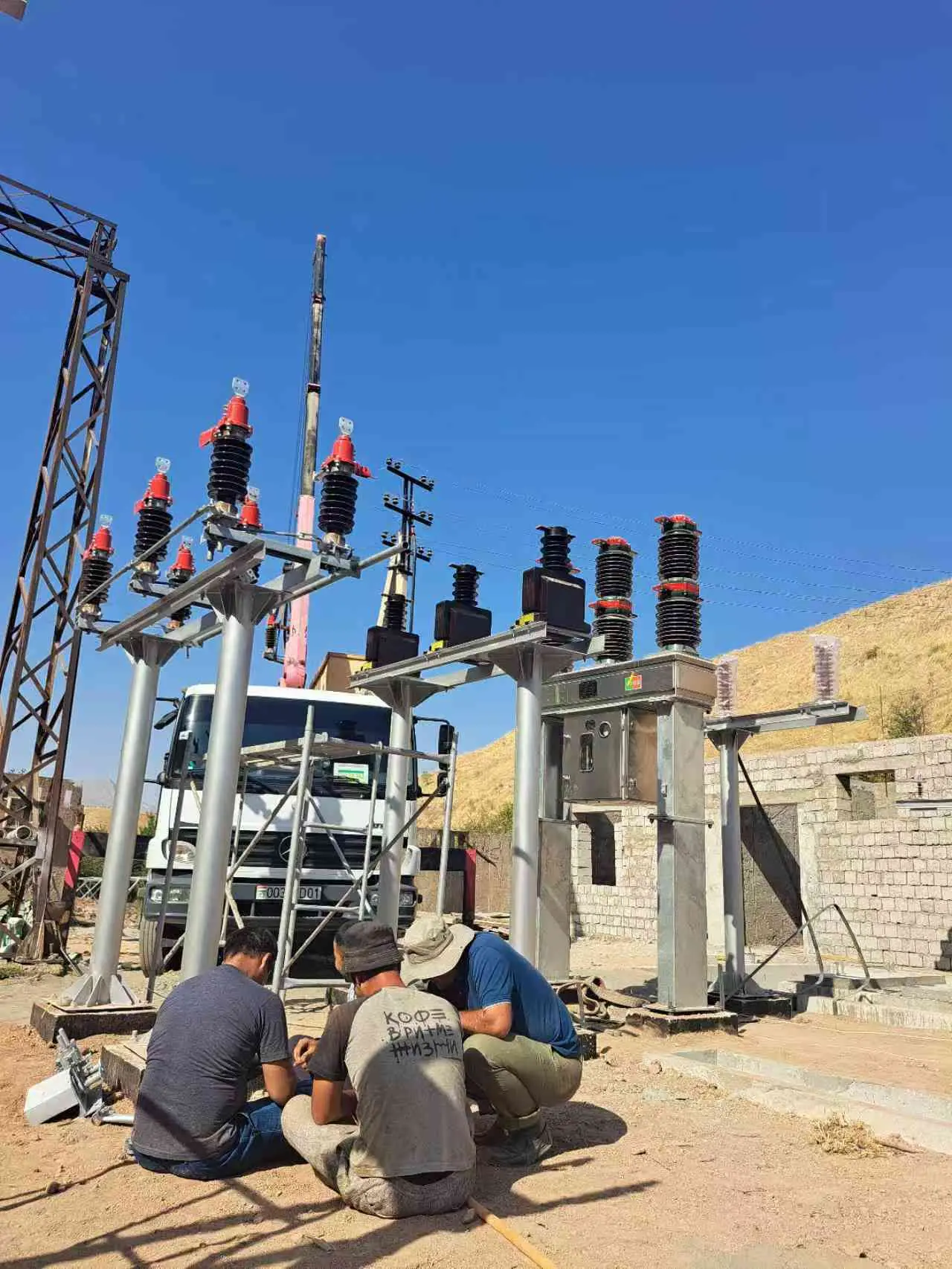

Figuur 6 – Installatie en inbedrijfstelling van hoogspanningsapparatuur

Hoogspanningsscheidingsschakelapparatuur wordt momenteel geïnstalleerd en in bedrijf gesteld. Ons technisch personeel heeft met het bouwteam samengewerkt om de positionering, bedrading en foutopsporing van de apparatuur te voltooien, waardoor een betrouwbare werking onder complexe bedrijfsomstandigheden en naleving van de isolatieprestatienormen wordt gegarandeerd.

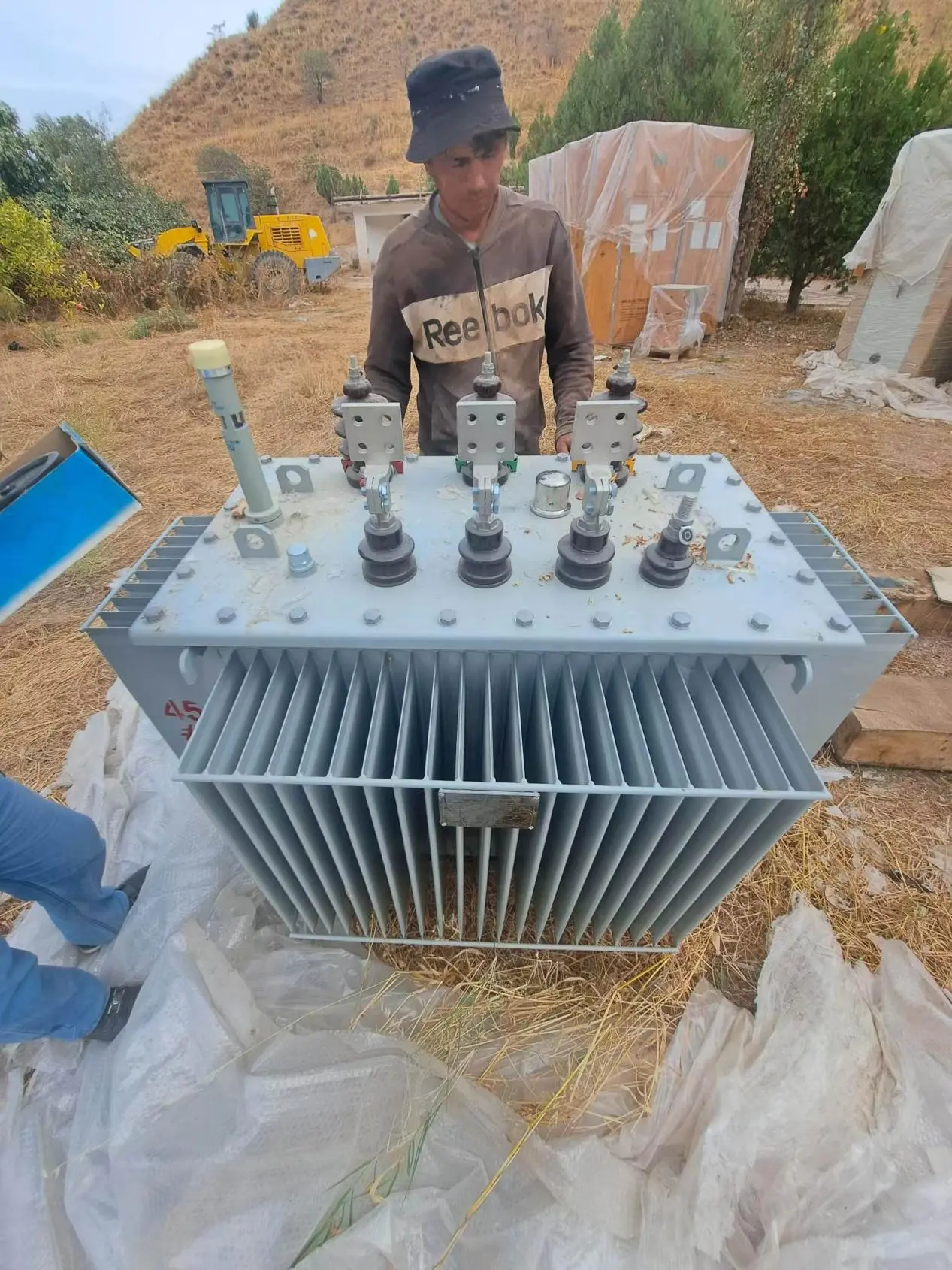

Figuur 7 – Uitpakken en acceptatie-inspectie van de transformator

Momenteel vindt op de locatie het uitpakken en de acceptatie-inspectie van de hoofdtransformator plaats. Alle apparatuur onderging vóór verzending strenge fabriekstests en werd bij aankomst samen met het bouwteam gecontroleerd op uiterlijk, accessoires en technische documentatie om er zeker van te zijn dat deze in goede staat verkeert en voldoet aan alle installatievereisten ter plaatse.

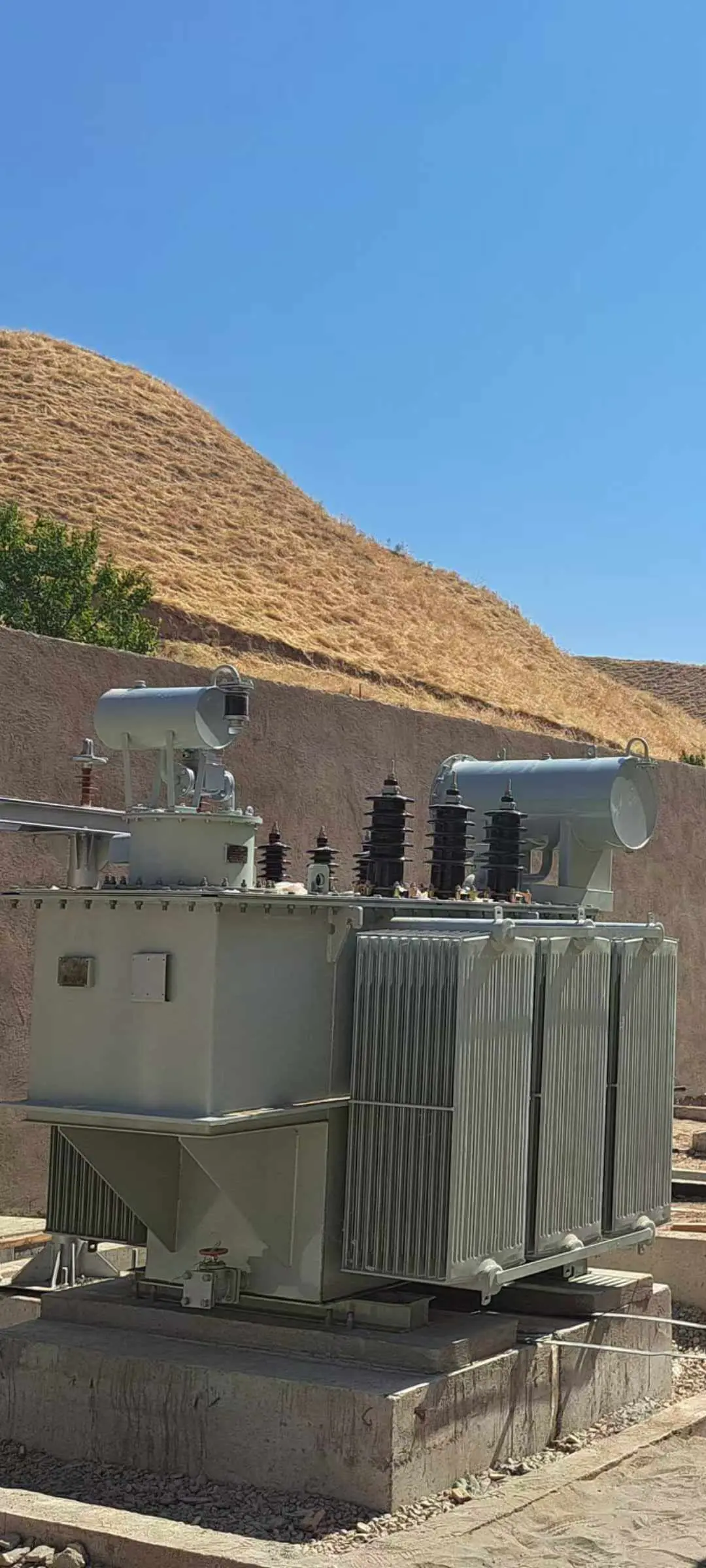

Figuur 8 – Hoofdtransformator op zijn plaats geïnstalleerd

De hoofdtransformator is met succes op zijn plaats geïnstalleerd, met een solide fundering en alle accessoires correct gemonteerd. De apparatuur heeft een volledig afgedicht structureel ontwerp en biedt uitstekende warmteafvoer- en isolatieprestaties, waardoor essentiële ondersteuning wordt geboden voor spanningsomzetting en krachtoverdracht binnen het onderstation.

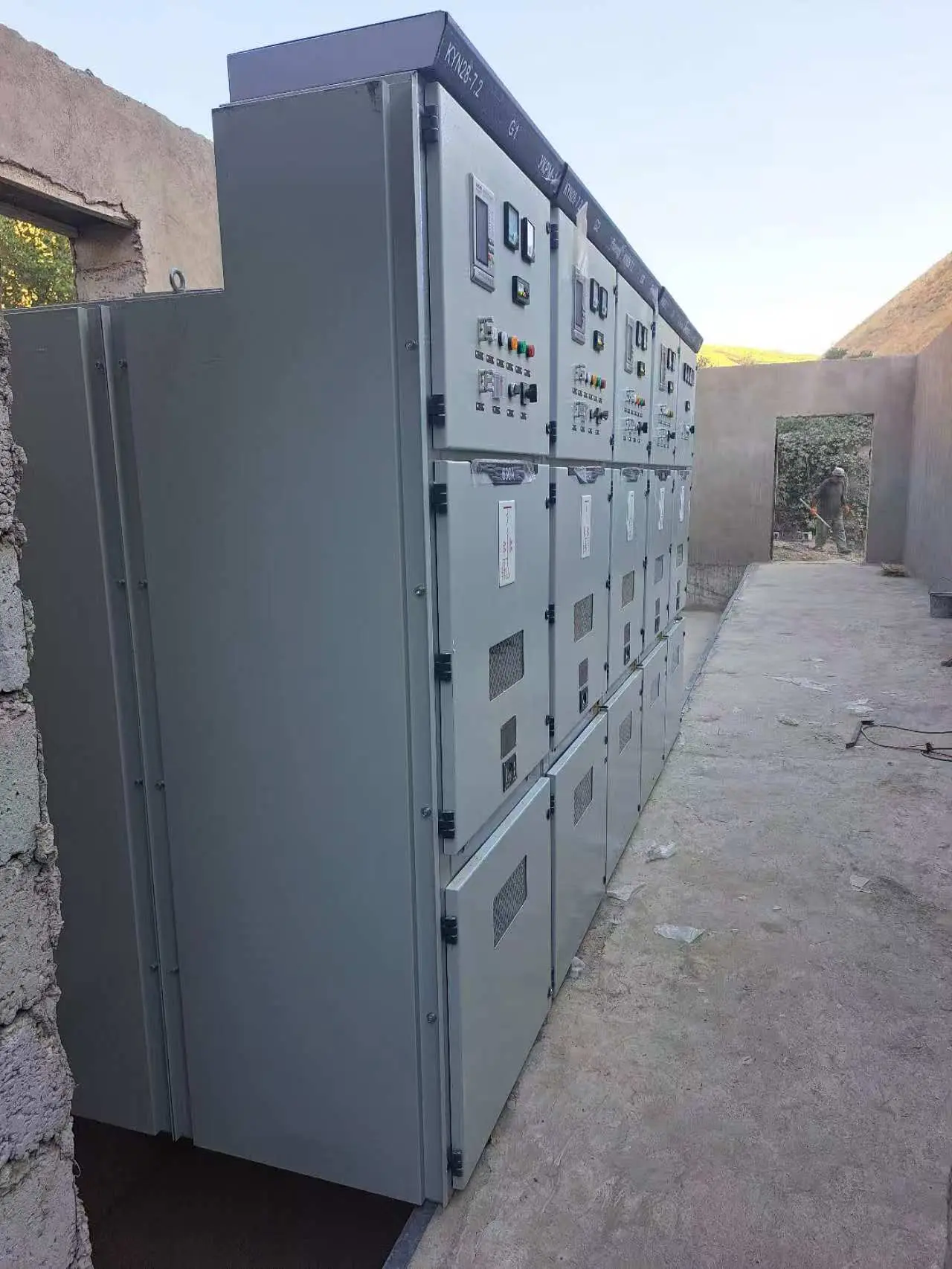

Figuur 9 – Installatie van binnenschakelapparatuur voltooid

Allemiddenspanningsschakelaarsunits in de controlekamer zijn volledig ordelijk geïnstalleerd en opgesteld. Met hun compacte structuur en duidelijke lay-out vergemakkelijken deze units de daaropvolgende bediening, het onderhoud en de inspectie, en vormen ze het kernonderdeel van het stroomdistributiesysteem van het onderstation.

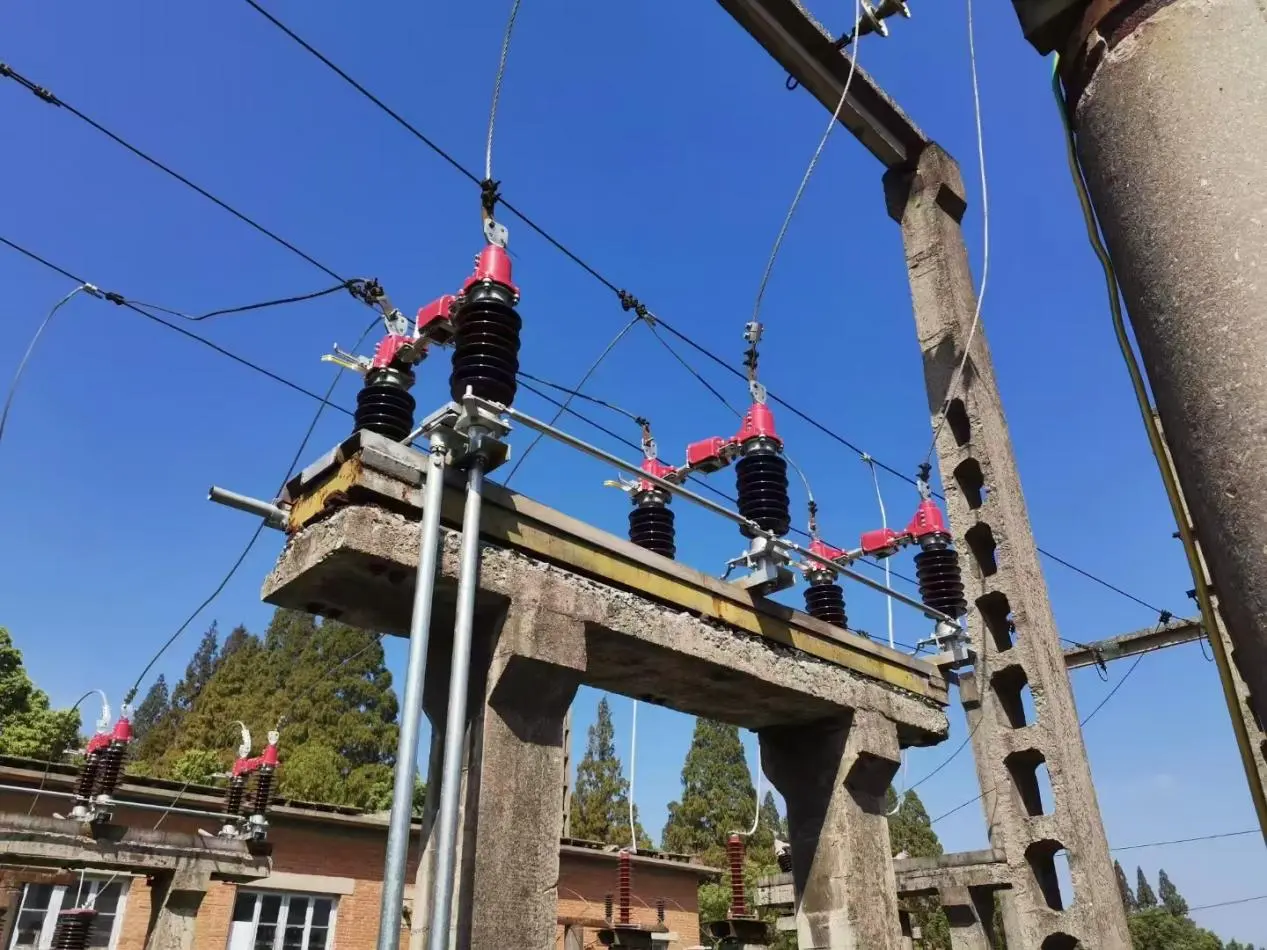

Figuur 10: Renovatie-/upgradeproject voor hoogspanningsisolatieschakelaars buiten

Dit project omvat de upgrade en renovatie van hoogspanningsscheiders buiten in een verouderd onderstation. Het diagram toont de door ons bedrijf geleverde scheidingsapparatuur van de nieuwe generatie, die met succes ter plaatse is geïnstalleerd en in bedrijf gesteld. Met een zeer betrouwbaar structureel ontwerp kan de apparatuur naadloos worden geïntegreerd met de bestaande onderstationinfrastructuur en bedradingsconfiguraties, waardoor de operationele stabiliteit en het onderhoudsgemak aanzienlijk worden verbeterd en tegelijkertijd een betrouwbare veiligheid voor onderstationactiviteiten wordt gegarandeerd.

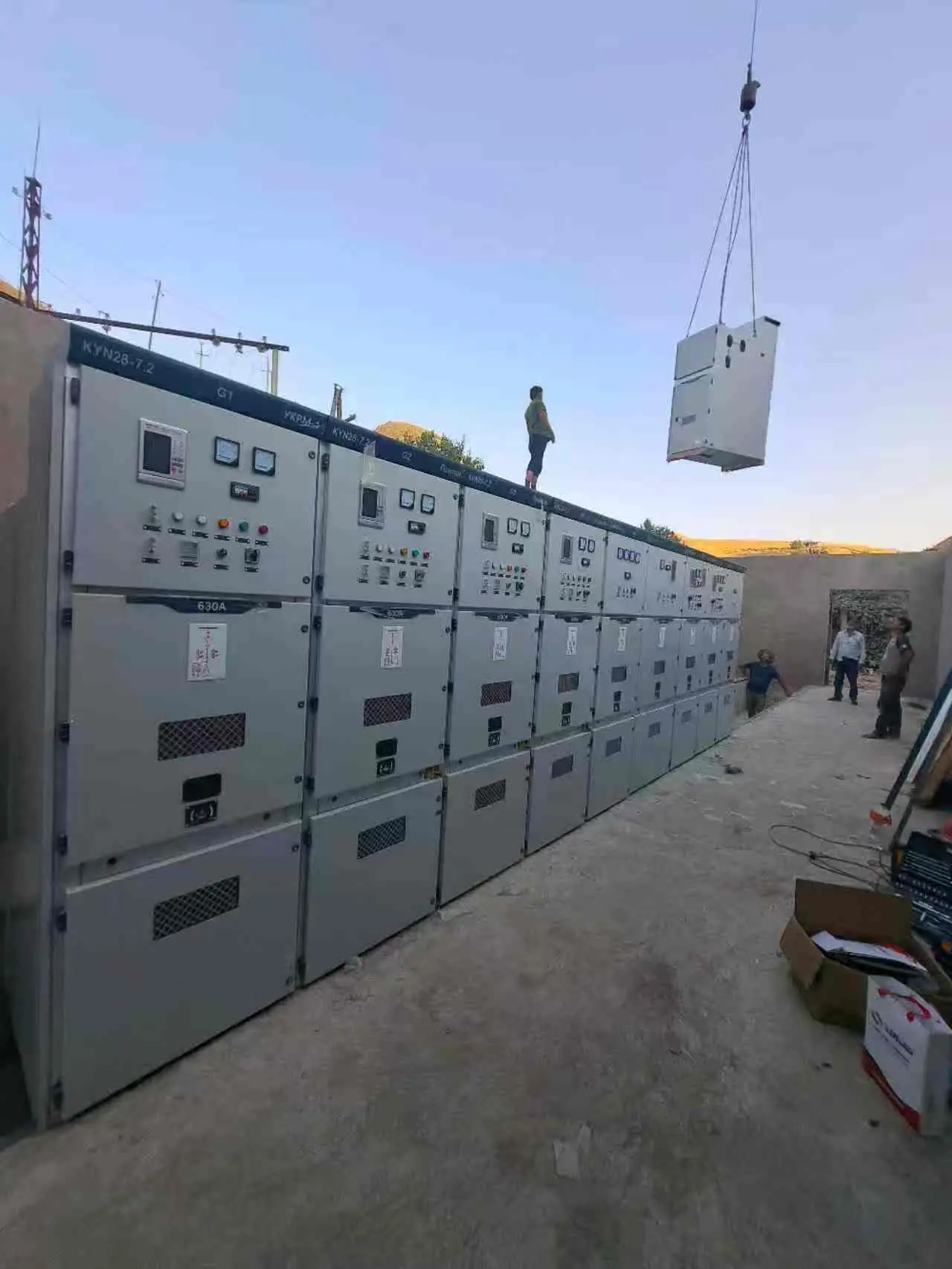

Figuur 11: Binneninstallatieproject voor middenspanningsschakelapparatuur

De afbeelding toont de installatieplaats vanmiddenspanningsschakelaarsin de belangrijkste controlekamer van een overzees project. De complete sets middenspanningsschakelaars uit de KYN28-serie die door ons bedrijf worden geleverd, worden via hijswerkzaamheden geïnstalleerd. Deze kasten hebben een compacte structuur en een duidelijke lay-out en zijn uitgerust met ingebouwde beveiligings- en meetcontroleapparatuur, die betrouwbare schakel-, beveiligings- en besturingsfuncties bieden voor het stroomdistributiesysteem van het onderstation. Alle apparatuur wordt vóór verzending aan strenge, uitgebreide tests onderworpen om stabiele en betrouwbare prestaties tijdens gebruik in het veld te garanderen.

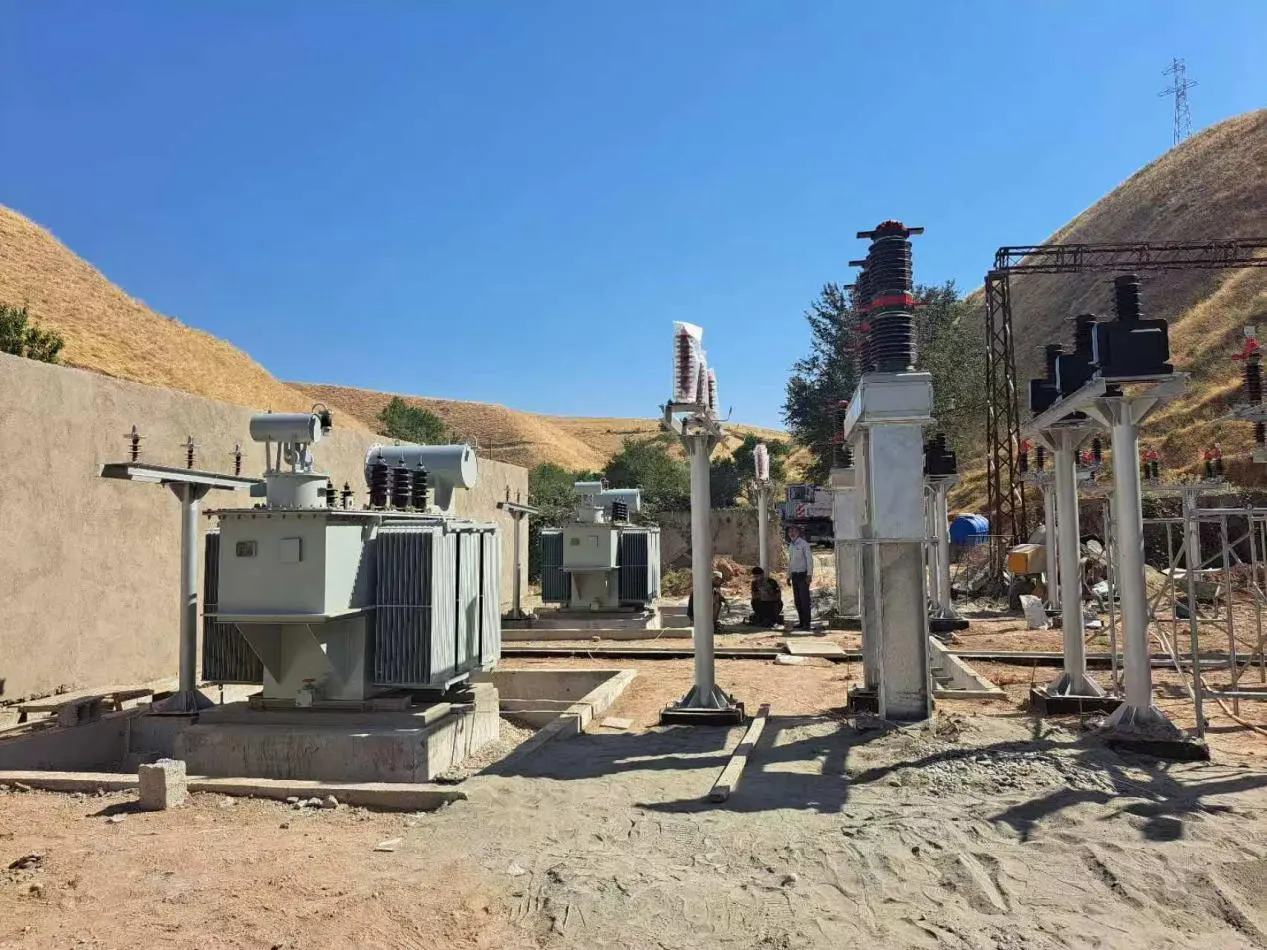

Figuur 12: Installatie- en inbedrijfstellingslocatie van hoogspanningsapparatuur voor buitenshuis

De afbeelding toont de installatie- en inbedrijfstellingslocatie voor hoogspanningsapparatuur op een buitenstation in Centraal-Azië. Ons technisch personeel werkte samen met het bouwteam om hoogspanningsscheiders, stroomtransformatoren en andere componenten te installeren en te kalibreren. Deze apparaten zijn geoptimaliseerd voor de winderige, zanderige omstandigheden en aanzienlijke temperatuurschommelingen in de regio, en beschikken over uitstekende weersbestendigheid en isolatieprestaties om een ​​stabiele werking op lange termijn onder uitdagende bedrijfsomstandigheden te garanderen.
